مقدمه
در قلب هر سیستم صنعتی، موتورهای الکتریکی نقش حیاتی در حرکت، تولید و کنترل فرآیندها دارند. اما راهاندازی این موتورها،
بهویژه در توانهای باال، نیازمند دقت، ایمنی و کنترل است. اینجاست کهاستارتر موتوروارد عمل میشود. استارترها نهتنها موتور
را روشن میکنند، بلکه از آن در برابر جریانهای خطرناک، نوسانات ولتاژ و تنشهای مکانیکی محافظت میکنند .
استارتر موتور چیست؟
استارتر موتور (Motor Starter) یک تجهیز الکتریکی است که وظیفه دارد موتور را بهصورت کنترلشده راهاندازی کند، از آن
محافظت نماید و در صورت نیاز آن را متوقف کند. این تجهیز با کنترل جریان راهاندازی، ولتاژ اعمالشده و زمان شروع، از
آسیبهای احتمالی به موتور و تجهیزات جانبی جلوگیری می کند
.
اجزای اصلی استارتر موتور
- کنتاکتور (Contactor): کلید مغناطیسی برای قطع و وصل جریان اصلی موتور
- رله حرارتی (Thermal Overload Relay): محافظت در برابر جریان بیش از حد و جلوگیری از داغ شدن موتور

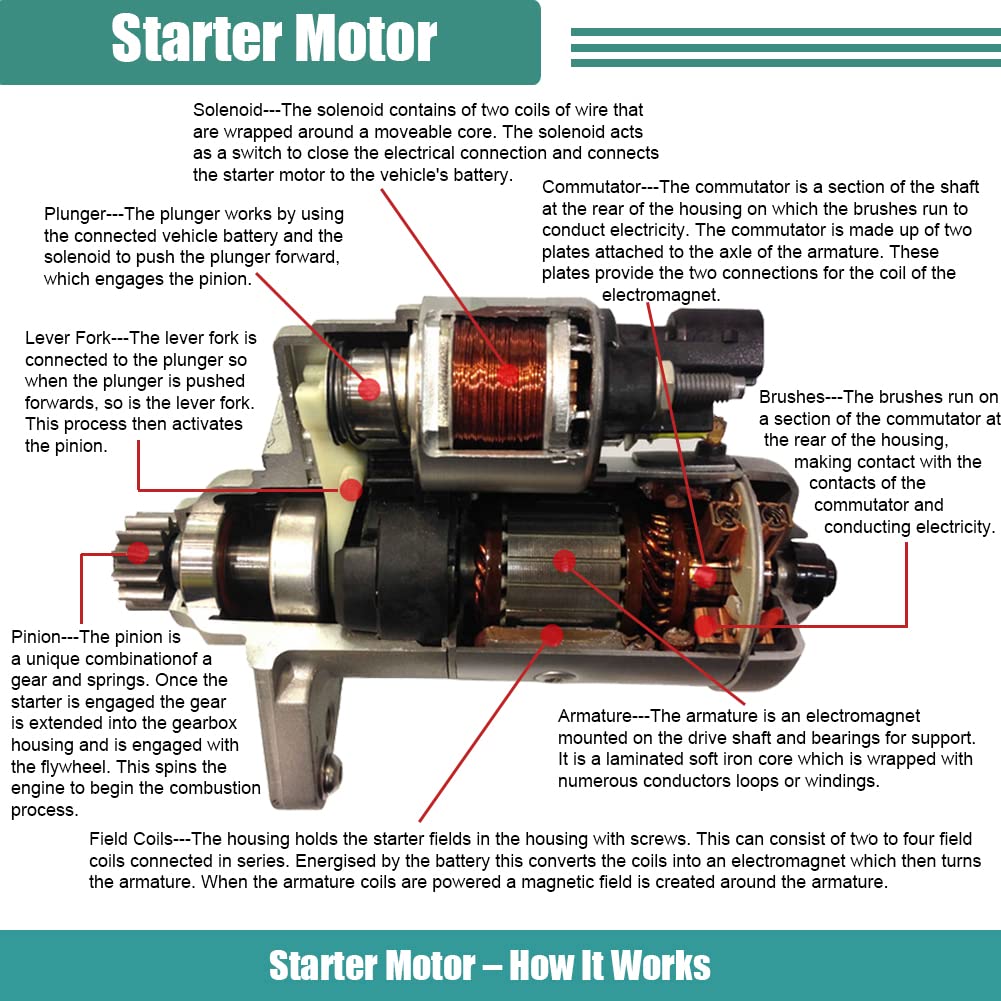

- سلونوئید (Solenoid): درگیر کردن دنده استارتر با فالیویل در موتورهای احتراقی
- مدار فرمان (Control Circuit): شامل دکمهها، تایمرها، سنسورها و تجهیزات کنترلی برای مدیریت عملکرد استارتر
- فیوزها و محافظها : جلوگیری از اتصال کوتاه و حفاظت در برابر نوسانات شدید
انواع استارتر موتور و ویژگیهای آنها - استارتر مستقیم (DOL – Direct-On-Line)
- ساده ترین نوع استارتر
- جریان راهاندازی باال
- مناسب برای موتورهای کوچک با بار سبک
- نصب آسان و هزینه پایین
- استارتر ستاره-مثلث (Star-Delta)
- کاهش جریان راهاندازی با تغییر اتصال از ستاره به مثلث
- مناسب برای موتورهای متوسط تا بزرگ
- نیازمند سیمکشی بیشتر و تایمر دقیق
- عملکرد قابلاعتماد در بارهای سنگین
- استارتر نرم (Soft Starter)
- راهاندازی تدریجی با کنترل ولتاژ
- کاهش تنش مکانیکی و الکتریکی
- مناسب برای پمپها، نوار نقالهها، فنها
- افزایش طول عمر موتور و تجهیزات مکانیکی
- درایو فرکانس متغیر (VFD – Variable Frequency Drive)
- کنترل دقیق سرعت و گشتاور موتور
- صرفهجویی در مصرف انرژی
- مناسب برای سیستمهای پیچیده مثل آسانسورها، تهویه مطبوع، خطوط تولید
- قابلیت برنامهریزی و اتصال به سیستمهای PLC و HMI
عالئم خرابی استارتر موتور
تشخیص بهموقع خرابی استارتر، از آسیبهای جدی به موتور جلوگیری میکند. عالئم رایج عبارتند از : - صدای کلیک بدون چرخش موتور
- تأخیر در روشن شدن یا روشن نشدن کامل
- بوی سوختگی یا گرمای غیرعادی در تابلو برق
- قطع و وصل شدن ناگهانی موتور
- لرزش شدید یا عملکرد نامنظم هنگام استارت
- نمایش خطا در سیستمهای کنترلی یا PLC
دلیل رایج خرابی استارتر موتور
علت توضیح
جریان راه اندازی بالا باعث آسیب به کنتاکتور و رله ها می شود
نوسانات ولتاژ موجب سوختن قطعات الکترونیکی و کاهش عمر استارتر
سیمکشی نامناسب یا اتصالت شل ایجاد جرقه، افت ولتاژ و عملکرد ناپایدار
عدم تهویه مناسب تابلو برق افزایش دما و آسیب به قطعات داخلی
استفاده مکرر بدون زمان استراحت باعث داغ شدن و فرسودگی سریع اجزا میشود
عدم تطابق توان موتور با استارتر انتخاب شده باعث عملکرد ضعیف یا خرابی زودهنگام می شود
عدم تنظیم صحیح رله ها و تایمرها منجر به قطع ناگهانی یا عملکرد اشتباه استارتر می شود
راههای پیشگیری از خرابی استارتر موتور
- انتخاب صحیح نوع استارتربر اساس توان، نوع بار و شرایط کاری
- استفاده از محافظهای ولتاژ و جریانبرای جلوگیری از نوسانات
- بازرسی دورهای اتصاالت، سیمکشیها و قطعات داخلی
- نصب فن یا تهویه مناسب در تابلو برقبرای کنترل دما
- تنظیم دقیق رلههای حرارتی، تایمرها و پارامترهای کنترلی
- استفاده از برندهای معتبر و قطعات باکیفیت صنعتی
- آموزش اپراتورها و تکنسینهابرای استفاده صحیح و نگهداری اصولی
- مانیتورینگ عملکرد استارتر با استفاده از سیستم های هوشمند و PLC
نتیجه گیری
استارتر موتور، فراتر از یک کلید ساده برای روشن کردن موتور است. این تجهیز، نقش حیاتی در ایمنی، بهروری و دوام
سیستم های صنعتی دارد. شناخت دقیق انواع استارترها، اجزای داخلی، علائم خرابی و راههای پیشگیری، به مهندسان و تکنسین ها
کمک می کند تا سیستم های مطمئنتر و پایدارتر طراحی و نگهداری کنند .
